ULVAC MILA-3000桌上型紅外線加熱裝置



儀器介紹:

MILA-3000為桌上型紅外線加熱裝置,具有快速升降溫、溫控精準等優點。儀器輕巧不佔空間並能搭配不同氣體輸入,進行不同氣氛退火處理。

儀器優點:

1.能在真空與多種氣氛下退火。

2.具有快速升降溫的能力,升溫速度最快可達50ºC/sec搭配冰水機冷卻循環系統具有快速降溫的能力。

3.具有精準的溫控裝置,能同時顯示程式溫度與實際溫度

4.可在機台上加裝CCD藉此觀測試片退火時的變化

儀器應用:

本裝置除進行試片熱處理外,亦可用來即時偵測試片電性隨溫度的變化情形。如圖一所示,由腔門前的預留孔導入四根金線,並經由試片特殊載台設計如圖二所示,可在升溫的狀況下同時通入電流與電壓,並經由電腦紀錄訊號隨時間之變化。

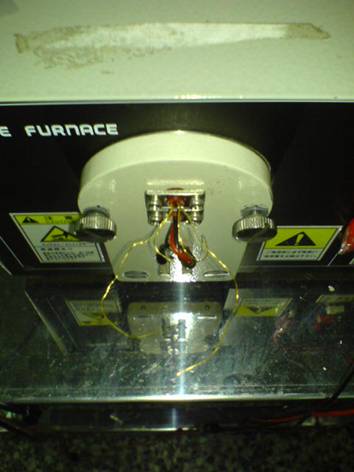

圖一、腔門金線導入

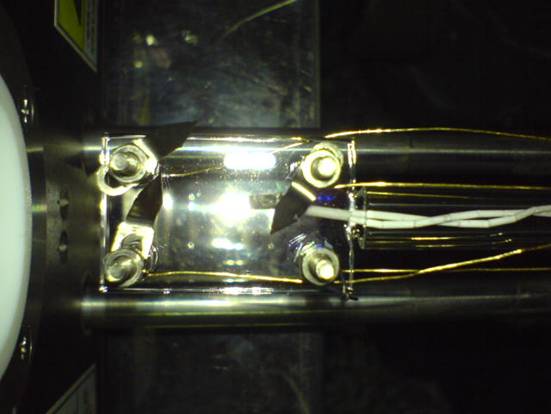

圖二、特殊設計試片載台
